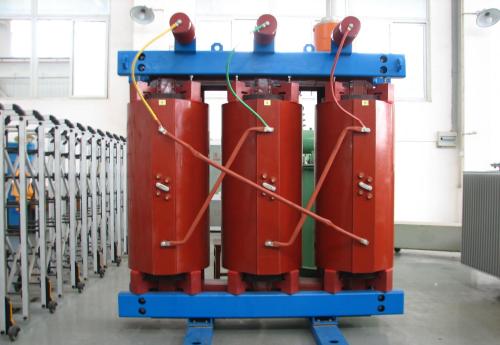

葫芦岛SCB10干式变压器

葫芦岛SCB10干式变压器

  SCB10干式变压器结构特点:   1.铁芯   采用优质冷轧晶粒取向硅钢片,铁芯硅钢片采用45度全斜接缝,使磁通沿着硅钢片接缝方向通过.   2.绕组   有以下几种:(1)缠绕式(2)环氧树脂浇注(3)玻璃纤维增强环氧树脂浇注(即薄绝缘结构能有效的防止浇注的...
订购热线:023-68931868
立即咨询

溪河海产品简介

  SCB10干式变压器结构特点:

  1.铁芯

  采用优质冷轧晶粒取向硅钢片,铁芯硅钢片采用45度全斜接缝,使磁通沿着硅钢片接缝方向通过.

  2.绕组

  有以下几种:(1)缠绕式(2)环氧树脂浇注(3)玻璃纤维增强环氧树脂浇注(即薄绝缘结构能有效的防止浇注的树脂开裂,提高了设备的可靠性) (4)多股玻璃丝浸渍环氧树脂缠绕式

  一般采用多层圆筒式或多层分段式结构

  4.低压绕组

  一般采用层式或箔式结构

  SCB10干式变压器形式:

  1.开启式.是一种常用的形式,其器身与大气直接接触,适应于比较干燥而洁净的室内,(环境温度20度时,相对湿度不应超过85%),一般有空气自冷和风冷两种冷却方式.

  2.封闭式.器身处在封闭的外壳内,与大气不直接接触.(由于密封.散热条件差.主要用于矿用它属于是防爆型的)

  3.浇注式.用环氧树脂或其它树脂浇注作为主绝缘,它结构简单.体积小.适用于较小容量的变压器.

SCB10干式变压器

  SCB10干式变压器特点及结构

  1、SCB10干式变压器的温度控制系统

  SCB10干式变压器的安全运行和使用寿命,很大程度上取决于变压器绕组绝缘的安全可靠。绕组温度超过绝缘耐受温度使绝缘破坏,是导致变压器不能正常工作的主要原因,因此对变压器的运行温度的监测及其报警控制是十分重要的。

  2、干式变压器的防护方式

  根据使用环境特征及防护要求,干式变压器可选择不同的外壳。通常选用IP23防护外壳,可防止直径大于12mm的固体异物及鼠、蛇、猫、雀等小动物进入,造成短路停电等恶性故障,为带电部分提供安全屏障。若须将变压器安装在户外,则可选用IP23防护外壳,除上述IP20防护功能外,更可防止与垂直线成60°角以内的水滴入。但IP23外壳会使变压器冷却能力下降,选用时要注意其运行容量的降低。

  3、SCB10干式变压器的冷却方式

  SCB10干式变压器冷却方式分为自然空气冷却(AN)和强迫空气冷却(AF)。自然空冷时,变压器可在额定容量下长期连续运行。强迫风冷时,变压器输出容量可提高50%。适用于断续过负荷运行,或应急事故过负荷运行;由于过负荷时负载损耗和阻抗电压增幅较大,处于非经济运行状态,故不应使其处于长时间连续过负荷运行。

  4、干式变压器的过载能力

  干式变压器的过载能力与环境温度、过载前的负载情况(起始负载)、变压器的绝缘散热情况和发热时间常数等有关,若有需要,可向生产厂索取干变的过负荷曲线。

  干式变压器与油浸式变压器的区别:

  干式变压器和油式变压器相比,除工作原理相同外,大的区别就是变压器内部有没有油,同时还有许多区别:

  1、从外观上看,封装形式不同,干式变压器能直接看到铁芯和线圈,而油式变压器只能看到变压器的外壳;

  2、引线形式不一样,干式变压器大多使用硅橡胶套管,而油式变压器大部分使用瓷套管;

  3、容量及电压不同,干式变压器一般适用于配电用,容量一般在2000KVA以下,电压在35KV以下,也有个别做到110KV电压等级的;而油式变压器却可以从小到大做到全部容量,电压等级也做到了所有电压。

  4、绝缘和散热不一样,干式变压器一般用树脂绝缘,靠自然风冷,大容量靠风机冷却,而油式变压器靠绝缘油进行绝缘,靠绝缘油在变压器内部的循环将线圈产生的热带到变压器的散热器(片)上进行散热。

  5、从应用场所上说,干式变压器大多应用在需要“防火、防爆”的场所,一般大型建筑、高层建筑上易采用;而油式变压器由于“出事”后可能有油喷出或泄漏,造成火灾,大多应用在室外,且有场地挖设“事故油池”的场所。

  6、对负荷的承受能力不同,一般干式变压器应在额定容量下运行,而油式变压器过载能力比较好。

  7、造价不一样,对同容量变压器来说,干式变压器的采购价格比油式变压器价格要高许多。

  随着干式变压器的推广应用,其生产制造技术也获得长足发展,可以预测,未来的干式变压器将在如下几方面获得进一步发展:

  (1)节能低噪:随着新的低耗硅钢片,箔式绕组结构,阶梯铁芯接缝,环境保护要求,噪声研究的深入,以及计算机优化设计等新材料、新工艺、新技术的引入,将使未来的干式变压器更加节能、更加宁静。

  (2)高可靠性:提高产品质量和可靠性,将是人们的不懈追求。

  (3)环保特性认证:以欧洲标准HD464为基础,开展干式变压器的耐气候(C0、C1、C2)、耐环境(E0、E1、E2)及耐火(F0、F1、F2)特性的研究与认证。

  (4)大容量:从50~2500kVA配电变压器为主的干式变压器,向10000~20000kVA/35kV电力变压器拓展,随着城市用电负荷不断增加,城网区域变电所越来越深入城市中心区、居民小区、大型厂矿等负荷中心,35kV大容量的小区中心供电电力变压器将获广泛应用。

  (5)多功能组合:从单一变压器向带有风冷、保护外壳、温度计算机接口、零序互感器、功率计量、封闭母线及侧出线等多功能组合式变压器发展。

  (6)多领域发展:从以配电变压器为主,向发电站厂用变压器、励磁变压器、地铁牵引整流变压器、大电流电炉变压器、核电站、船用及采油平台用等特种变压器及多用途领域发展
